MOSFET เทคโนโลยีสำคัญใน แบตเตอรี่ลิเธียมไอออน
เครื่องมือไร้สายได้ปฏิวัติวิธีการทำงานในหลากหลายอุตสาหกรรม ตั้งแต่งานช่างไม้ ช่างยนต์ ไปจนถึงงานสวนและงาน DIY ในบ้าน หัวใจสำคัญของเครื่องมือเหล่านี้คือแหล่งพลังงานแบบพกพา ซึ่งปัจจุบันนิยมใช้ แบตเตอรี่ลิเธียมไอออน (Lithium-ion battery) กันอย่างแพร่หลาย เนื่องจากมีข้อดีหลายประการ เช่น ความหนาแน่นของพลังงานสูง น้ำหนักเบา และอายุการใช้งานที่ยาวนานกว่าแบตเตอรี่ชนิดอื่นในอดีต
อย่างไรก็ตาม เพื่อให้ แบตเตอรี่ลิเธียมไอออน สามารถทำงานได้อย่างเต็มประสิทธิภาพ ปลอดภัย และมีอายุการใช้งานที่ยาวนาน จำเป็นต้องมีระบบจัดการแบตเตอรี่ (Battery Management System – BMS) ที่ดี ซึ่งส่วนประกอบอิเล็กทรอนิกส์ชิ้นสำคัญที่ทำหน้าที่เป็นเหมือนสวิตช์อัจฉริยะและผู้พิทักษ์ใน BMS ก็คือ MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) บทความนี้จะเจาะลึกถึงความสำคัญของ MOSFET ใน แบตเตอรี่ลิเธียมไอออน สำหรับเครื่องมือไร้สาย ตั้งแต่พื้นฐานของเทคโนโลยี ไปจนถึงบทบาท การออกแบบ และข้อดีต่างๆ รวมถึงตัวอย่างเทคโนโลยีในแบตเตอรี่สมัยใหม่
MOSFET คืออะไร
MOSFET ย่อมาจาก Metal-Oxide-Semiconductor Field-Effect Transistor เป็นอุปกรณ์สารกึ่งตัวนำชนิดหนึ่งที่จัดอยู่ในกลุ่มทรานซิสเตอร์แบบสนามไฟฟ้า (Field-Effect Transistor – FET) หน้าที่หลักของ MOSFET คือการควบคุมการไหลของกระแสไฟฟ้าในวงจร โดยทำหน้าที่เป็นสวิตช์เปิด-ปิด (switching) หรือเป็นตัวขยายสัญญาณ (amplification) ในบริบทของ แบตเตอรี่ลิเธียมไอออน สำหรับเครื่องมือไร้สาย MOSFET จะถูกใช้งานในโหมดสวิตชิ่งเป็นหลัก
โครงสร้างพื้นฐานของ MOSFET ประกอบด้วยขั้วไฟฟ้า (electrode) 4 ขั้ว ได้แก่
- ซอร์ส (Source – S): ขั้วที่จ่ายพาหะนำไฟฟ้า (เช่น อิเล็กตรอนหรือโฮล) เข้าสู่อุปกรณ์
- เดรน (Drain – D): ขั้วที่รับพาหะนำไฟฟ้าออกจากอุปกรณ์
- เกต (Gate – G): ขั้วควบคุม ทำหน้าที่สร้างสนามไฟฟ้าเพื่อควบคุมการไหลของพาหะระหว่างซอร์สและเดรน ขั้วเกตนี้จะถูกแยกออกจากช่องนำกระแส (channel) ด้วยชั้นฉนวนบางๆ ที่ทำจากออกไซด์ของโลหะ (Metal Oxide) ซึ่งโดยทั่วไปคือซิลิกอนไดออกไซด์ () นี่คือที่มาของคำว่า “Metal-Oxide” ในชื่อ MOSFET
- บอดี้ หรือ ซับสเตรต (Body or Substrate – B): เป็นส่วนฐานของโครงสร้างสารกึ่งตัวนำ ซึ่งโดยทั่วไปจะเชื่อมต่อกับขั้วซอร์สภายในตัวอุปกรณ์

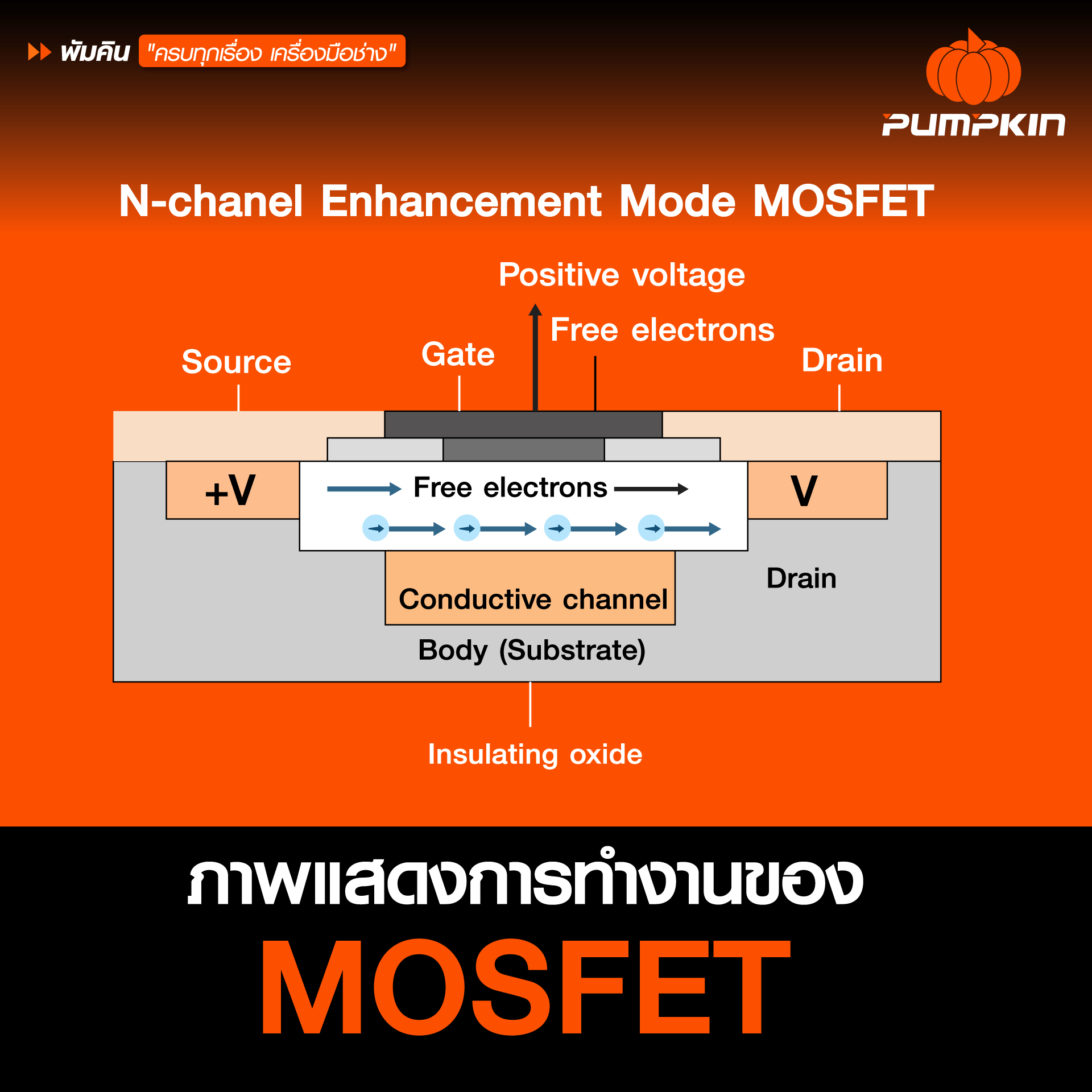

การทำงานของ MOSFET อาศัยหลักการของสนามไฟฟ้า เมื่อมีการจ่ายแรงดันไฟฟ้าที่เหมาะสมให้กับขั้วเกต จะเกิดสนามไฟฟ้าขึ้น สนามไฟฟ้านี้จะเหนี่ยวนำให้เกิดช่องนำกระแส (channel) ขึ้นระหว่างขั้วซอร์สและเดรน ทำให้กระแสไฟฟ้าสามารถไหลผ่านได้ หากไม่มีแรงดันที่เกต หรือแรงดันไม่เพียงพอ ช่องนำกระแสจะไม่เกิดขึ้น หรือมีขนาดเล็กมาก ทำให้กระแสไม่สามารถไหลผ่านได้ (หรือไหลได้น้อยมาก) เปรียบเสมือนการเปิด-ปิดวาล์วน้ำด้วยการควบคุมจากภายนอกโดยไม่ต้องใช้แรงกล
การพัฒนาเทคโนโลยี MOSFET
เทคโนโลยี MOSFET เป็นผลพวงจากการพัฒนาอย่างต่อเนื่องในสาขาสารกึ่งตัวนำและทรานซิสเตอร์ โดยมีการพัฒนาในแต่ละยุคดังนี้
- จุดเริ่มต้นทรานซิสเตอร์: ทรานซิสเตอร์ตัวแรกของโลกถูกประดิษฐ์ขึ้นในปี 1947 ที่ Bell Laboratories โดย จอห์น บาร์ดีน (John Bardeen), วอลเตอร์ แบรทเทน (Walter Brattain) และวิลเลียม ชอกลีย์ (William Shockley) ซึ่งเป็นทรานซิสเตอร์แบบจุดสัมผัส (point-contact transistor) ต่อมาได้พัฒนาเป็นทรานซิสเตอร์แบบรอยต่อไบโพลาร์ (Bipolar Junction Transistor – BJT) ซึ่งกลายเป็นกำลังสำคัญในวงการอิเล็กทรอนิกส์ยุคแรก
- แนวคิด FET: แนวคิดของทรานซิสเตอร์แบบสนามไฟฟ้า (FET) ถูกเสนอขึ้นมาก่อน BJT โดย จูเลียส เอ็ดการ์ ลิเลียนเฟลด์ (Julius Edgar Lilienfeld) ในปี 1925 และออสการ์ เฮล (Oskar Heil) ในปี 1935 แต่ด้วยข้อจำกัดทางเทคโนโลยีวัสดุในสมัยนั้น ทำให้ไม่สามารถสร้างอุปกรณ์ที่ใช้งานได้จริง
- กำเนิด MOSFET: ความก้าวหน้าทางเทคโนโลยีการผลิตสารกึ่งตัวนำ โดยเฉพาะซิลิกอนและซิลิกอนไดออกไซด์ ทำให้ โมฮาเหม็ด อาตาลลา (Mohamed Atalla) และ ดาอน คาห์ง (Dawon Kahng) แห่ง Bell Laboratories ประสบความสำเร็จในการสร้าง MOSFET ตัวแรกที่ใช้งานได้จริงในปี 1959
- ข้อได้เปรียบของ MOSFET: MOSFET มีข้อได้เปรียบเหนือ BJT ในหลายด้าน เช่น อิมพีแดนซ์อินพุต (input impedance) ที่สูงมาก ทำให้ใช้พลังงานในการขับ (drive) น้อย, ขนาดที่เล็กกว่า, และกระบวนการผลิตที่ง่ายกว่าสำหรับการผลิตวงจรรวม (Integrated Circuit – IC) ความสามารถในการย่อขนาด (scaling) ของ MOSFET ได้ดีเยี่ยม ทำให้เป็นหัวใจสำคัญของวงจรดิจิทัลและไมโครโปรเซสเซอร์ในปัจจุบัน และยังรวมถึงการใช้งานในวงจรกำลังสูงเช่นในระบบจัดการ แบตเตอรี่ลิเธียมไอออน ด้วย
นับตั้งแต่นั้นมา เทคโนโลยี MOSFET ได้รับการพัฒนาอย่างต่อเนื่อง ทั้งในด้านวัสดุ โครงสร้าง และกระบวนการผลิต เพื่อให้ได้ MOSFET ที่มีประสิทธิภาพสูงขึ้น เช่น ลดความต้านทานขณะนำกระแส, เพิ่มความเร็วในการสวิตชิ่ง, และทนต่อแรงดันและกระแสได้สูงขึ้น ซึ่งทั้งหมดนี้ล้วนเป็นคุณสมบัติที่สำคัญอย่างยิ่งสำหรับการใช้งานใน แบตเตอรี่ลิเธียมไอออน ของเครื่องมือไร้สาย
บทบาทของ MOSFET ในแบตเตอรี่ลิเธียมไอออน
MOSFET มีบทบาทสำคัญอย่างยิ่งในระบบจัดการ แบตเตอรี่ลิเธียมไอออน (BMS) ของเครื่องมือไร้สาย หน้าที่หลักๆ ของมันคือการเป็นสวิตช์อิเล็กทรอนิกส์ที่ควบคุมการไหลของพลังงานเข้าและออกจากแบตเตอรี่ โดยสามารถสรุปได้ดังนี้
- การป้องกันการชาร์จเกิน (Overcharge Protection) แบตเตอรี่ลิเธียมไอออน มีความไวต่อการชาร์จเกินอย่างมาก หากแรงดันไฟฟ้าของเซลล์แบตเตอรี่สูงเกินขีดจำกัดที่ปลอดภัย (โดยทั่วไปประมาณ 4.2V – 4.35V ต่อเซลล์ ขึ้นอยู่กับเคมีของเซลล์) อาจทำให้เกิดความร้อนสูงเกินไป เสื่อมสภาพอย่างรวดเร็ว หรือแม้กระทั่งลัดวงจรภายใน นำไปสู่การบวม การรั่วไหล หรือไฟไหม้ได้ MOSFET ใน BMS จะทำหน้าที่ตัดการเชื่อมต่อ แบตเตอรี่ลิเธียมไอออน ออกจากเครื่องชาร์จเมื่อตรวจพบว่าแรงดันไฟฟ้าของเซลล์ใดเซลล์หนึ่งหรือทั้งแพ็คแบตเตอรี่ถึงขีดจำกัดบนที่ตั้งไว้
- การป้องกันการคายประจุเกิน (Over-discharge Protection) การคายประจุ แบตเตอรี่ลิเธียมไอออน จนแรงดันไฟฟ้าต่ำเกินไป (โดยทั่วไปต่ำกว่า 2.5V – 3.0V ต่อเซลล์) ก็เป็นอันตรายเช่นกัน อาจทำให้เซลล์แบตเตอรี่เสียหายอย่างถาวร ลดความจุ และอายุการใช้งาน หรือในบางกรณีอาจทำให้ไม่สามารถชาร์จแบตเตอรี่กลับมาได้อีก MOSFET จะตัดการเชื่อมต่อ แบตเตอรี่ลิเธียมไอออน ออกจากโหลด (เครื่องมือไร้สาย) เมื่อแรงดันไฟฟ้าต่ำถึงขีดจำกัดล่างที่กำหนดไว้ เพื่อป้องกันความเสียหาย
- การป้องกันกระแสเกิน (Overcurrent Protection) เมื่อมีการดึงกระแสไฟฟ้าจาก แบตเตอรี่ลิเธียมไอออน มากเกินกว่าที่ออกแบบไว้ (เช่น มอเตอร์ของเครื่องมือทำงานหนักเกินไป หรือเกิดการลัดวงจร) จะทำให้เกิดความร้อนสูงในแบตเตอรี่และส่วนประกอบต่างๆ ซึ่งอาจนำไปสู่อันตรายได้ BMS จะใช้ MOSFET เพื่อตัดวงจรอย่างรวดเร็วเมื่อตรวจพบสภาวะกระแสเกิน ปกป้องทั้งตัวแบตเตอรี่และผู้ใช้งาน
- การป้องกันการลัดวงจร (Short-Circuit Protection) การลัดวงจรเป็นสภาวะกระแสเกินขั้นรุนแรงที่สามารถสร้างความเสียหายได้อย่างรวดเร็ว MOSFET ที่มีความเร็วในการสวิตชิ่งสูงมีความสำคัญอย่างยิ่งในการตรวจจับและตัดวงจรในเวลาอันสั้น (ระดับไมโครวินาทีหรือมิลลิวินาที) เพื่อป้องกันไฟไหม้หรือการระเบิดของ แบตเตอรี่ลิเธียมไอออน
- การควบคุมอุณหภูมิ (Temperature Monitoring and Protection) BMS มักจะมีเซ็นเซอร์อุณหภูมิ (thermistor) เพื่อตรวจวัดอุณหภูมิของเซลล์ แบตเตอรี่ลิเธียมไอออน หากอุณหภูมิสูงหรือต่ำเกินขอบเขตที่ปลอดภัย (ทั้งขณะชาร์จและคายประจุ) MOSFET จะถูกสั่งให้ตัดวงจรเพื่อป้องกันความเสียหายหรืออันตราย MOSFET เองก็สร้างความร้อนขณะทำงาน ดังนั้นการจัดการอุณหภูมิของตัว MOSFET เองก็สำคัญเช่นกัน
- การเปิด-ปิดการจ่ายไฟให้โหลด (Load Switching) นอกเหนือจากฟังก์ชันป้องกัน MOSFET ยังทำหน้าที่เป็นสวิตช์หลักในการเชื่อมต่อหรือตัดการจ่ายไฟจาก แบตเตอรี่ลิเธียมไอออน ไปยังเครื่องมือไร้สายตามคำสั่งของไมโครคอนโทรลเลอร์ใน BMS หรือตามการกดสวิตช์ของเครื่องมือ
- การสวิตชิ่งสำหรับวงจรปรับสมดุลเซลล์ (Cell Balancing Control – ในบางระบบ) ในแพ็ค แบตเตอรี่ลิเธียมไอออน ที่มีหลายเซลล์ต่ออนุกรมกัน (series) เมื่อเวลาผ่านไป เซลล์แต่ละเซลล์อาจมีระดับแรงดันไฟฟ้าหรือสถานะการชาร์จ (State of Charge – SoC) ที่แตกต่างกันเล็กน้อย การปรับสมดุลเซลล์ (cell balancing) ช่วยให้เซลล์ทุกเซลล์มี SoC ใกล้เคียงกัน ซึ่งจะช่วยยืดอายุการใช้งานโดยรวมของแพ็คแบตเตอรี่และเพิ่มความจุที่ใช้งานได้ MOSFET ขนาดเล็กอาจถูกใช้เพื่อควบคุมการคายประจุส่วนเกินออกจากเซลล์ที่มีแรงดันสูงกว่าเซลล์อื่นในระหว่างการชาร์จ (passive balancing)
โดยสรุป MOSFET เป็นเหมือน “ผู้เฝ้าประตู” ที่ชาญฉลาดและแข็งแกร่ง คอยควบคุมและปกป้อง แบตเตอรี่ลิเธียมไอออน จากสภาวะการทำงานที่เป็นอันตราย ทำให้มั่นใจได้ถึงความปลอดภัย ประสิทธิภาพ และอายุการใช้งานที่ยาวนานของแบตเตอรี่ในเครื่องมือไร้สาย
ข้อดีของการใช้ MOSFET ในแบตเตอรี่ลิเธียมไอออน สำหรับเครื่องมือไร้สาย
การนำ MOSFET มาใช้ในระบบจัดการ แบตเตอรี่ลิเธียมไอออน สำหรับเครื่องมือไร้สาย มอบข้อดีหลายประการที่สำคัญต่อประสิทธิภาพ ความปลอดภัย และอายุการใช้งานของทั้งแบตเตอรี่และตัวเครื่องมือเอง ดังนี้
- ความเร็วในการสวิตชิ่งสูง (Fast Switching Speed) MOSFET สามารถเปิดและปิดวงจรได้อย่างรวดเร็ว (ในระดับนาโนวินาทีถึงไมโครวินาที) ความสามารถนี้มีความสำคัญอย่างยิ่งสำหรับการป้องกันในสภาวะฉุกเฉิน เช่น การลัดวงจรหรือกระแสเกิน BMS สามารถตรวจจับความผิดปกติและสั่งให้ MOSFET ตัดการเชื่อมต่อแบตเตอรี่ออกจากโหลดหรือเครื่องชาร์จได้ทันท่วงที ช่วยลดความเสี่ยงต่อความเสียหายของ แบตเตอรี่ลิเธียมไอออน และอันตรายต่อผู้ใช้
- การใช้พลังงานในการขับเกตต่ำ (Low Gate Drive Power) MOSFET เป็นอุปกรณ์ที่ควบคุมด้วยแรงดันไฟฟ้า (voltage-controlled device) ขั้วเกตถูกแยกออกจากช่องนำกระแสด้วยชั้นฉนวน ทำให้มีอิมพีแดนซ์อินพุตสูงมาก ดังนั้นจึงต้องการกระแสไฟฟ้าในการขับเกต (gate current) น้อยมากในสภาวะคงที่ (static condition) (แม้ว่าในการสวิตชิ่งเร็วๆ จะต้องการกระแสชั่วขณะเพื่อชาร์จ/คายประจุที่เกต) การใช้พลังงานในการขับต่ำช่วยลดภาระของวงจรควบคุม (เช่น ไมโครคอนโทรลเลอร์) และประหยัดพลังงานโดยรวมของระบบ แบตเตอรี่ลิเธียมไอออน
- ขนาดกะทัดรัด (Compact Size) Power MOSFET มีให้เลือกในแพ็กเกจขนาดเล็กหลากหลายรูปแบบ ทำให้สามารถออกแบบ BMS ให้มีขนาดกะทัดรัด เหมาะสำหรับเครื่องมือไร้สายที่ต้องการความคล่องตัวและน้ำหนักเบา การรวมฟังก์ชันการสวิตชิ่งกำลังสูงไว้ในอุปกรณ์ขนาดเล็กเป็นข้อได้เปรียบสำคัญสำหรับ แบตเตอรี่ลิเธียมไอออน แบบพกพา
- ความทนทานสูง ( Durability) MOSFET เป็นอุปกรณ์โซลิดสเตต (solid-state device) ไม่มีชิ้นส่วนที่เคลื่อนไหวเหมือนสวิตช์แบบกลไก (mechanical relays) ทำ ทนทานต่อการสั่นสะเทือนและแรงกระแทกได้ดีกว่า ซึ่งเป็นคุณสมบัติที่สำคัญสำหรับเครื่องมือไร้สายที่มักใช้งานในสภาพแวดล้อมที่สมบุกสมบัน นอกจากนี้ หากออกแบบวงจรป้องกันและระบายความร้อนอย่างเหมาะสม MOSFET จะมีอายุการใช้งานที่ยาวนาน
- การควบคุมที่แม่นยำ (Precise Control) MOSFET ช่วยให้ BMS สามารถควบคุมการจ่ายและรับพลังงานของ แบตเตอรี่ลิเธียมไอออน ได้อย่างแม่นยำ ไม่ว่าจะเป็นการตัดวงจรที่ระดับแรงดันหรือกระแสที่กำหนดไว้ หรือการควบคุมการชาร์จตามโปรไฟล์ที่ซับซ้อนเพื่อยืดอายุเซลล์แบตเตอรี่
- การเพิ่มความปลอดภัยโดยรวม (Enhanced Overall Safety) ด้วยบทบาทในการป้องกันสภาวะที่เป็นอันตรายต่างๆ (overcharge, over-discharge, overcurrent, short-circuit, over-temperature) MOSFET จึงเป็นองค์ประกอบหลักที่ช่วยยกระดับความปลอดภัยในการใช้งาน แบตเตอรี่ลิเธียมไอออน ซึ่งมีความสำคัญอย่างยิ่งเนื่องจาก แบตเตอรี่ลิเธียมไอออน มีพลังงานสะสมสูงและอาจเป็นอันตรายได้หากไม่มีระบบจัดการที่เหมาะสม
- ยืดอายุการใช้งานแบตเตอรี่ (Extended Battery Lifespan) การป้องกัน แบตเตอรี่ลิเธียมไอออน จากสภาวะการทำงานที่ตึงเครียด เช่น การชาร์จเกินหรือการคายประจุลึกเกินไป ช่วยลดการเสื่อมสภาพของเซลล์แบตเตอรี่ ส่งผลให้อายุการใช้งานโดยรวมของ แบตเตอรี่ลิเธียมไอออน ยาวนานขึ้น ผู้ใช้จึงได้รับความคุ้มค่าจากการลงทุนมากขึ้น
ข้อดีเหล่านี้ทำให้ MOSFET เป็นเทคโนโลยีที่ขาดไม่ได้สำหรับระบบจัดการ แบตเตอรี่ลิเธียมไอออน ในเครื่องมือไร้สายสมัยใหม่ ช่วยให้ผู้ผลิตสามารถสร้างสรรค์ผลิตภัณฑ์ที่มีทั้งประสิทธิภาพสูง ปลอดภัย และทนทาน ตอบโจทย์ความต้องการของผู้ใช้งานได้อย่างแท้จริง

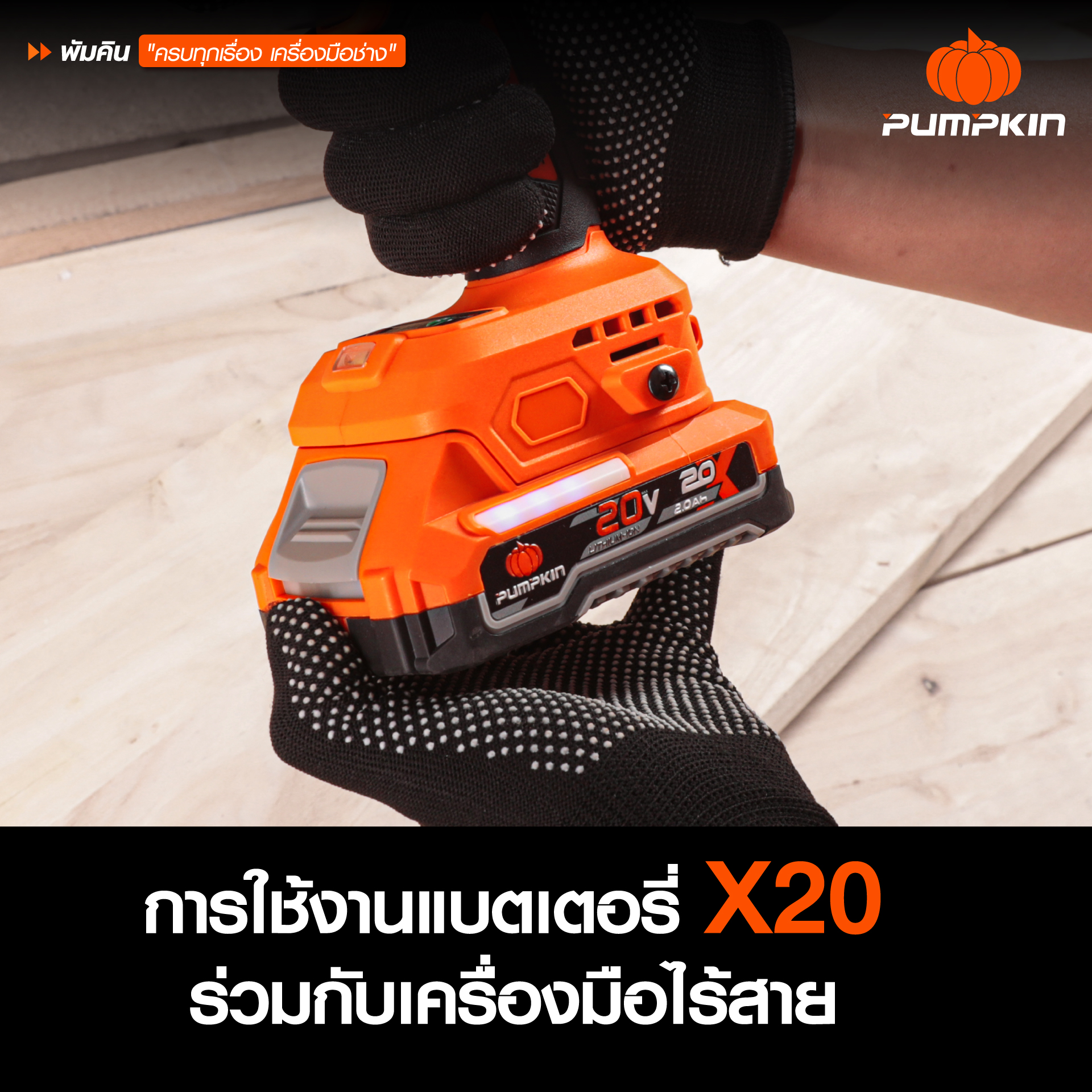

แบตเตอรี่ลิเธียมไอออน X20 จากพัมคิน: เทคโนโลยีล้ำสมัยเพื่อประสิทธิภาพสูงสุด
แบตเตอรี่ลิเธียมไอออน รุ่น X20 จากพัมคินถูกออกแบบมาโดยใช้เทคโนโลยี MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) ที่ช่วยควบคุมแรงดันไฟฟ้าให้อยู่ในช่วงที่เหมาะสมต่อการใช้งาน ด้วยระบบนี้ ทำให้การจ่ายพลังงานมีความเสถียร
ระบบ MOSFET มีบทบาทในการจัดการพลังงานของ แบตเตอรี่ลิเธียมไอออน X20 โดยตรง โดยเฉพาะ การควบคุมแรงดันไฟฟ้าให้อยู่ในช่วงที่เหมาะสม ไม่เพียงแต่ช่วยป้องกันแรงดันเกินหรือต่ำเกินไป แต่ยังรวมถึงการรักษาเสถียรภาพของแรงดันเอาต์พุตภายใต้สภาวะโหลดต่างๆ ซึ่งส่งผลดีต่อประสิทธิภาพของมอเตอร์เครื่องมือ ทำให้เครื่องมือทำงานได้อย่างราบรื่นและเต็มกำลัง
การจ่ายพลังงานที่เสถียรนี้เป็นหัวใจสำคัญที่ทำให้เครื่องมือไร้สายแบรนด์ PUMPKIN สามารถทำงานได้อย่างมีประสิทธิภาพสูงสุด ตอบสนองความต้องการของผู้ใช้งานมืออาชีพที่ต้องการความต่อเนื่องและความน่าเชื่อถือในการทำงาน การใช้ MOSFET ใน แบตเตอรี่ลิเธียมไอออน X20 จึงเป็นเครื่องยืนยันถึงความมุ่งมั่นในการนำเสนอเทคโนโลยีที่ทันสมัยเพื่อประโยชน์สูงสุดของผู้ใช้
ระบบ MULTI-PROTECTION เพื่อความปลอดภัยในการใช้งาน แบตเตอรี่ลิเธียมไอออน X20
พัมคินให้ความสำคัญกับความปลอดภัยของผู้ใช้งาน จึงได้พัฒนาระบบ MULTI-PROTECTION ที่ช่วยป้องกันความเสียหายที่อาจเกิดจากการใช้งาน ระบบนี้ประกอบไปด้วยฟังก์ชันป้องกันกระแสไฟเกิน ป้องกันแรงดันไฟฟ้าเกิน ป้องกันอุณหภูมิสูง และป้องกันไฟฟ้าลัดวงจร การรวมเทคโนโลยีนี้เข้าไปในแบตเตอรี่ X20 ช่วยให้มั่นใจได้ว่าอุปกรณ์จะสามารถทำงานได้อย่างปลอดภัยแม้ต้องเผชิญกับสภาวะการใช้งานที่หนักหน่วง ได้แก่
- Overcharge Protection (ป้องกันการชาร์จเกิน) เมื่อเซลล์ แบตเตอรี่ X20 ถูกชาร์จจนถึงแรงดันสูงสุดที่กำหนดไว้ ระบบ BMS จะสั่งให้ Charge MOSFET (CHG FET) ปิดวงจร หยุดการไหลของกระแสจากเครื่องชาร์จเข้าสู่แบตเตอรี่ ป้องกันความเสียหายของเซลล์และการเกิดความร้อนสูงเกินไป
- Over-discharge Protection (ป้องกันการคายประจุเกิน) เมื่อแรงดันของเซลล์แบตเตอรี่ลิเธียมไอออน X20 ลดลงถึงขีดจำกัดต่ำสุดขณะใช้งาน BMS จะสั่งให้ Discharge MOSFET (DSG FET) ปิดวงจร ตัดการจ่ายไฟไปยังเครื่องมือ เพื่อรักษาเซลล์แบตเตอรี่ไม่ให้เสียหายอย่างถาวร
- Overcurrent Protection (ป้องกันกระแสเกิน) หากเครื่องมือไร้สายดึงกระแสจาก แบตเตอรี่ลิเธียมไอออน มากกว่าค่าที่ปลอดภัย ระบบจะตรวจจับได้ผ่านตัวต้านทานชันต์ และสั่งให้ DSG FET ตัดวงจรอย่างรวดเร็ว ป้องกันความร้อนสูงเกินไปทั้งในแบตเตอรี่และตัวเครื่องมือ
- Short-Circuit Protection (ป้องกันการลัดวงจร) ในกรณีที่เกิดการลัดวงจรภายนอก (เช่น ขั้วแบตเตอรี่สัมผัสกันโดยไม่ได้ตั้งใจ) จะเกิดกระแสสูงมากไหลผ่านวงจร MOSFET ที่มีความเร็วในการตอบสนองสูงจะตัดวงจรในเวลาอันสั้น ป้องกันการระเบิดหรือไฟไหม้ของ แบตเตอรี่ลิเธียมไอออน
- Over-Temperature Protection (ป้องกันอุณหภูมิเกิน) เซ็นเซอร์อุณหภูมิในแพ็ค แบตเตอรี่ลิเธียมไอออน รุ่น X20 จะคอยตรวจสอบอุณหภูมิของเซลล์ หากอุณหภูมิสูงหรือต่ำเกินเกณฑ์ที่ปลอดภัย (ทั้งขณะชาร์จและคายประจุ) MOSFET จะถูกสั่งให้ตัดวงจรเพื่อป้องกันความเสียหาย
แผ่น PCB ออกแบบโดยคำนึงถึงการระบายความร้อน
แผ่นวงจรควบคุมหรือ PCB (Printed Circuit Board) ในแบตเตอรี่ X20 ได้รับการออกแบบมาเป็นพิเศษเพื่อช่วยในการระบายความร้อนอย่างมีประสิทธิภาพ ทำให้สามารถใช้งานได้ในหลากหลายสภาพอากาศ โดยไม่ทำให้แบตเตอรี่เกิดความร้อนสะสมที่อาจเป็นอันตรายต่อระบบภายใน ด้วยการออกแบบที่คำนึงถึงการกระจายความร้อนอย่างเหมาะสม ส่งผลให้แบตเตอรี่สามารถทำงานได้อย่างต่อเนื่องและยาวนานขึ้น ลดโอกาสที่อุปกรณ์จะทำงานผิดพลาดเนื่องจากความร้อนสูงเกินไป โดยรวมเอาปัจจัยต่าง ๆ เพื่อประสิทธิภาพสูงสุดในการใช้งานเข้าไว้ด้วยกัน ดังนี้
- พื้นที่ทองแดงขนาดใหญ่ (Large Copper Pours) การใช้พื้นที่ทองแดงบน PCB บริเวณที่ติดตั้ง MOSFET ให้มีขนาดใหญ่ เพื่อทำหน้าที่เป็นแผ่นระบายความร้อน (heatsink) ช่วยกระจายความร้อนออกจากตัว MOSFET
- Thermal Vias การเจาะรูทะลุ (vias) ใต้ตัว MOSFET หรือบริเวณใกล้เคียง แล้วชุบด้วยทองแดงเพื่อนำความร้อนจากชั้นบนของ PCB ไปยังชั้นกลางหรือชั้นล่างที่มีพื้นที่ทองแดงสำหรับระบายความร้อนเพิ่มเติม
- การเลือกใช้วัสดุ PCB ใช้วัสดุ PCB ที่มีคุณสมบัติการนำความร้อนที่ดี
- ตำแหน่งการติดตั้ง จัดวาง MOSFET ในตำแหน่งที่สามารถระบายอากาศได้ดี หรือสัมผัสกับโครงสร้างที่ช่วยนำความร้อนออกไป
การออกแบบ PCB ที่ดีเพื่อการระบายความร้อน ช่วยให้ MOSFET และส่วนประกอบอิเล็กทรอนิกส์อื่นๆ ใน BMS ของ แบตเตอรี่ลิเธียมไอออน X20 ทำงานได้อย่างมีเสถียรภาพ และมีอายุการใช้งานที่ยาวนาน แม้ภายใต้สภาวะการทำงานที่หนักหน่วงของเครื่องมือไร้สายระดับมืออาชีพ
Larger Nickel Plate เพิ่มความแข็งแรงและทนทาน
แผ่นนิกเกิล (Nickel Plate) ใน แบตเตอรี่ลิเธียมไอออน โดยเฉพาะในส่วนที่เชื่อมต่อระหว่างเซลล์แบตเตอรี่ (cell interconnects) และจุดเชื่อมต่อกับขั้วแบตเตอรี่ มีบทบาทสำคัญในการนำกระแสไฟฟ้า การใช้ “Larger Nickel Plate” หรือแผ่นนิกเกิลที่มีขนาดใหญ่ขึ้น (หนาขึ้นและ/หรือกว้างขึ้น) ในแบตเตอรี่ X20 มีข้อดีหลายประการ ดังนี้
- ลดความต้านทานไฟฟ้า พื้นที่หน้าตัดที่ใหญ่ขึ้นของแผ่นนิกเกิลช่วยลดความต้านทานไฟฟ้า ทำให้การสูญเสียพลังงานในรูปของความร้อนที่จุดเชื่อมต่อลดลง กระแสไฟฟ้าสามารถไหลผ่านได้อย่างมีประสิทธิภาพมากขึ้น ซึ่งส่งผลดีต่อประสิทธิภาพโดยรวมของ แบตเตอรี่ลิเธียมไอออน
- เพิ่มความสามารถในการนำกระแสสูง เครื่องมือไร้สายกำลังสูงต้องการกระแสไฟฟ้าจำนวนมาก แผ่นนิกเกิลขนาดใหญ่สามารถรองรับกระแสสูงเหล่านี้ได้ดีกว่าโดยไม่เกิดความร้อนสะสมมากเกินไป
- เพิ่มความแข็งแรง แผ่นนิกเกิลที่หนาและใหญ่ขึ้นจะมีความแข็งแรงมากขึ้น ทนทานต่อการสั่นสะเทือนและแรงกระแทกที่อาจเกิดขึ้นระหว่างการใช้งานเครื่องมือไร้สาย ซึ่งเป็นสิ่งสำคัญสำหรับความทนทานในระยะยาวของแพ็ค แบตเตอรี่ลิเธียมไอออน
- การเชื่อมต่อที่ดีขึ้น พื้นที่สัมผัสที่มากขึ้นช่วยให้การเชื่อม (spot welding) ระหว่างเซลล์กับแผ่นนิกเกิล หรือระหว่างแผ่นนิกเกิลกับ PCB มีความแข็งแรงและเชื่อถือได้มากขึ้น
แม้ว่าแผ่นนิกเกิลจะไม่ได้เกี่ยวข้องกับ MOSFET โดยตรง แต่การออกแบบส่วนประกอบนำกระแสให้มีประสิทธิภาพสูงและทนทาน ก็เป็นส่วนหนึ่งของการสร้างระบบ แบตเตอรี่ลิเธียมไอออน คุณภาพสูงโดยรวม ซึ่ง MOSFET ก็เป็นส่วนหนึ่งของระบบนั้น
ไฟแสดงสถานะ แบตเตอรี่ลิเธียมไอออน 4 ระดับ ตรวจสอบง่าย
เพื่อให้ผู้ใช้ทราบถึงปริมาณพลังงานที่เหลืออยู่ใน แบตเตอรี่ลิเธียมไอออน แบตเตอรี่ X20 ได้ติดตั้งไฟแสดงสถานะแบตเตอรี่ 4 ระดับ ซึ่งเป็นคุณสมบัติที่อำนวยความสะดวกอย่างมาก
- การวางแผนการทำงาน ผู้ใช้สามารถตรวจสอบระดับแบตเตอรี่ก่อนเริ่มงาน หรือระหว่างทำงาน เพื่อประเมินว่าจะสามารถทำงานได้นานเท่าใด หรือเมื่อใดควรชาร์จแบตเตอรี่
- ลดการหยุดชะงักของงาน การทราบสถานะแบตเตอรี่ล่วงหน้าช่วยให้สามารถเตรียมแบตเตอรี่สำรองหรือวางแผนการชาร์จได้ทันท่วงที ลดโอกาสที่แบตเตอรี่จะหมดกลางคันระหว่างปฏิบัติงานสำคัญ
- การทำงานของระบบ ไฟแสดงสถานะนี้ทำงานโดยอาศัยข้อมูลจากไมโครคอนโทรลเลอร์ใน BMS ซึ่งจะคอยวัดแรงดันไฟฟ้าของ แบตเตอรี่ลิเธียมไอออน (และอาจจะรวมถึงการนับกระแส หรือ Coulomb counting) เพื่อประเมินสถานะการชาร์จ (SoC) แล้วจึงแสดงผลผ่าน LED 4 ดวง หรือตามจำนวนระดับที่ออกแบบไว้
แม้คุณสมบัตินี้แม้จะไม่ใช่หน้าที่ของ MOSFET โดยตรง แต่ก็เป็นส่วนหนึ่งของระบบ BMS ที่ชาญฉลาด ซึ่ง MOSFET มีบทบาทในการควบคุมการทำงานของ แบตเตอรี่ลิเธียมไอออน โดยรวมนั่นเอง
โครงสร้างภายใน แบตเตอรี่ลิเธียมไอออน X20 แข็งแกร่ง รองรับแรงสะเทือนได้ดี
เครื่องมือไร้สายมักถูกใช้งานในสภาพแวดล้อมที่สมบุกสมบัน อาจมีการตกหล่น หรือได้รับแรงสั่นสะเทือนจากการทำงานปกติ โครงสร้างภายในของ แบตเตอรี่ลิเธียมไอออน จึงต้องมีความแข็งแกร่งเพื่อปกป้องเซลล์แบตเตอรี่และวงจรอิเล็กทรอนิกส์ (รวมถึง BMS ที่มี MOSFET) จากความเสียหาย
แบตเตอรี่ X20 จากพัมคิน ได้รับการออกแบบให้มีโครงสร้างภายในที่แข็งแกร่ง โดยมีรายละเอียดส่วนประกอบต่าง ๆ ดังนี้
- ตัวยึดเซลล์ (Cell Holders) การใช้ตัวยึดเซลล์ที่ทำจากพลาสติกทนแรงกระแทก เพื่อยึดเซลล์ แบตเตอรี่ลิเธียมไอออน แต่ละก้อนให้อยู่กับที่ ป้องกันการเคลื่อนที่หรือกระทบกันเอง
- การเสริมความแข็งแรงของ PCB การยึด PCB ของ BMS อย่างมั่นคง และอาจมีการเคลือบสารป้องกัน (conformal coating) เพื่อป้องกันความชื้นและฝุ่น
- เปลือกหุ้มภายนอก (Outer Casing) ใช้วัสดุพลาสติกคุณภาพสูงที่ทนทานต่อแรงกระแทกและสารเคมี
- การออกแบบเพื่อลดแรงสั่นสะเทือน อาจมีการใช้วัสดุดูดซับแรงสั่นสะเทือนในบางจุด
โครงสร้างที่แข็งแกร่งนี้ช่วยยืดอายุการใช้งานของ แบตเตอรี่ลิเธียมไอออน X20 และเพิ่มความปลอดภัยโดยรวม ทำให้มั่นใจได้ว่าส่วนประกอบสำคัญเช่น MOSFET และเซลล์แบตเตอรี่จะได้รับการปกป้องอย่างดี
BATTERY CONNECTOR ผลิตจากนิกเกิล รองรับกระแสไฟสูง
ขั้วต่อแบตเตอรี่ (Battery Connector) เป็นจุดเชื่อมต่อที่สำคัญระหว่าง แบตเตอรี่ลิเธียมไอออน และเครื่องมือไร้สาย หรือเครื่องชาร์จ จะต้องสามารถนำกระแสไฟฟ้าสูงได้อย่างมีประสิทธิภาพและมีความทนทาน แบตเตอรี่ X20 เลือกใช้ Battery Connector ที่ผลิตจากนิกเกิล ซึ่งมีข้อดีดังนี้
- การนำไฟฟ้าที่ดี นิกเกิลเป็นตัวนำไฟฟ้าที่ดี ช่วยลดความต้านทานสัมผัส (contact resistance) ที่จุดเชื่อมต่อ ทำให้การสูญเสียพลังงานน้อยลงและลดความร้อนที่เกิดขึ้น
- ความทนทานต่อการกัดกร่อน นิกเกิลมีความทนทานต่อการเกิดออกซิเดชันและการกัดกร่อนได้ดีกว่าโลหะบางชนิด ทำให้มั่นใจได้ว่าการเชื่อมต่อจะมีประสิทธิภาพที่ดีตลอดอายุการใช้งานของ แบตเตอรี่ลิเธียมไอออน
- ความแข็งแรงทางกล ขั้วต่อที่ทำจากนิกเกิลมีความแข็งแรง ทนทานต่อการเสียบเข้า-ออกซ้ำๆ ได้หลายครั้ง
- รองรับกระแสสูง ออกแบบมาให้สามารถรองรับกระแสไฟฟ้าสูงที่เครื่องมือไร้สายกำลังสูงต้องการได้อย่างปลอดภัย
การเลือกใช้วัสดุคุณภาพสูงสำหรับขั้วต่อแบตเตอรี่เป็นอีกปัจจัยหนึ่งที่ส่งเสริมให้ระบบ แบตเตอรี่ลิเธียมไอออน โดยรวมมีประสิทธิภาพและความทนทานสูง

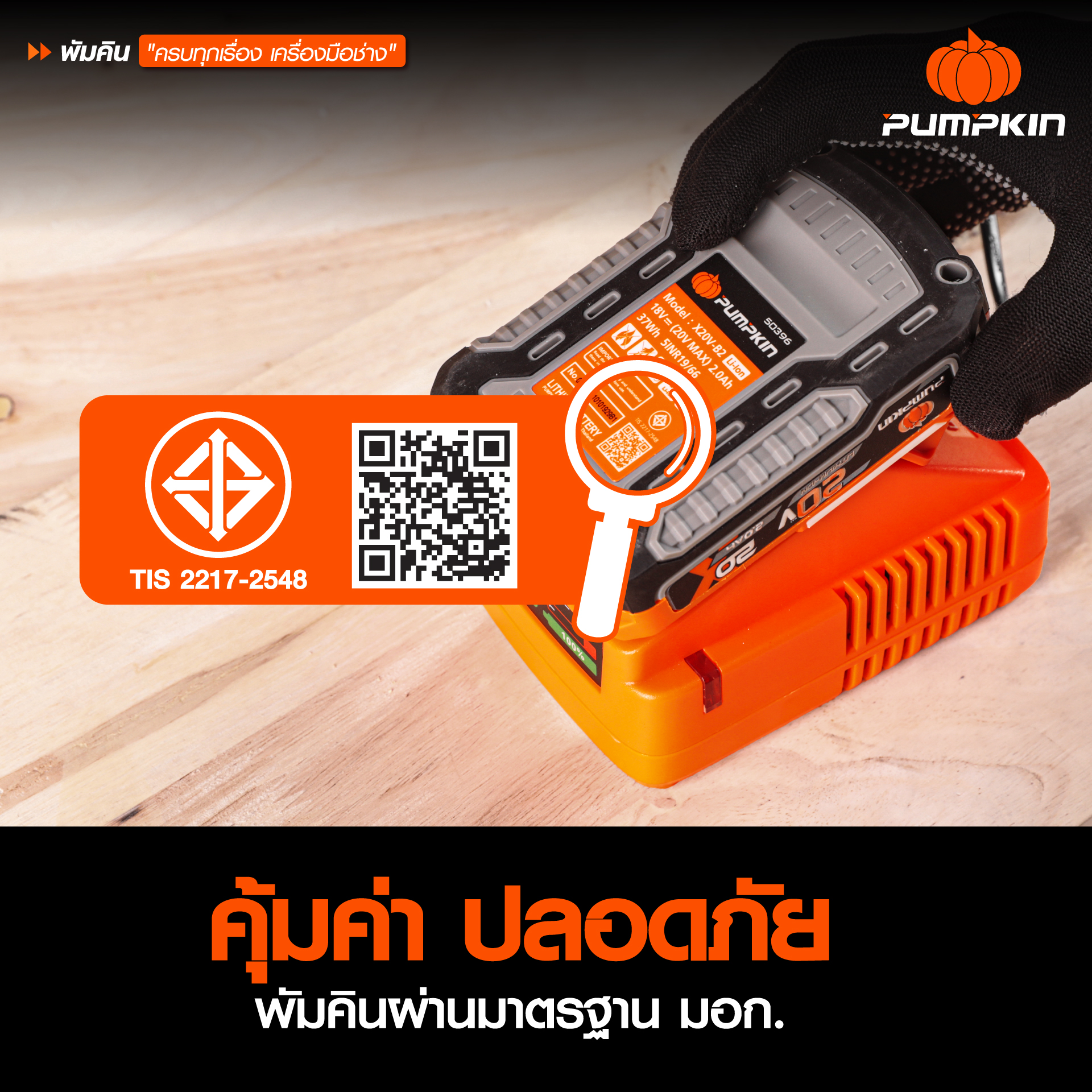

แบตเตอรี่ลิเธียมไอออน X20 ได้รับมาตรฐานผลิตภัณฑ์อุตสาหกรรม. มอก. 2217-2548
การ แบตเตอรี่ลิเธียมไอออน รุ่น X20 จากพัมคิน ได้รับมาตรฐานผลิตภัณฑ์อุตสาหกรรม (มอก.) จากสำนักงานมาตรฐานผลิตภัณฑ์อุตสาหกรรม (สมอ.) เป็นเครื่องหมายที่แสดงถึงคุณภาพและความปลอดภัย และเป็นมาตรฐานผลิตภัณฑ์อุตสาหกรรมบังคับ โดยกฎหมายบังคับผู้ผลิต ผู้นำเข้า และผู้จำหน่าย ต้องผลิต นำเข้า และจำหน่ายแต่ผลิตภัณฑ์ที่เป็นไปตามมาตรฐานแล้วเท่านั้น ซึ่งจะต้องมีเครื่องหมายมาตรฐานบังคับ ติดแสดงไว้ทุกหน่วย เพื่อแสดงว่าผลิตภัณฑ์นั้นได้ผ่านการตรวจสอบรับรองแล้วตามกฎหมาย เพื่อเป็นการ
- รับรองคุณภาพ ข้อกำหนดด้านคุณภาพ คุณลักษณะทางเทคนิค และประสิทธิภาพของผลิตภัณฑ์ การได้รับ มอก. หมายความว่า แบตเตอรี่ลิเธียมไอออน นี้ได้ผ่านการทดสอบตามเกณฑ์ที่กำหนด
- รับรองความปลอดภัย มาตรฐาน มอก. สำหรับแบตเตอรี่มักจะครอบคลุมข้อกำหนดด้านความปลอดภัยที่สำคัญ เช่น การป้องกันการลัดวงจร การชาร์จเกิน การคายประจุเกิน และความทนทานต่อสภาวะต่างๆ ซึ่งสอดคล้องกับบทบาทของ MOSFET และระบบ MULTI-PROTECTION ที่กล่าวมา
นอกจากแบตเตอรี่ลิเธียมไอออนรุ่น X20 แล้ว แบตเตอรี่สำหรับเครื่องมือไร้สายจากแบรนด์ PUMPKIN ทุกรุ่น ยังได้รับมาตรฐาน มอก. ซึ่งผู้ใช้สามารถมั่นใจได้ว่าการใช้งานแบตเตอรี่จาก PUMPKIN จะได้รับทั้งประสิทธิภาพ ความคุ้มค่า และความปลอดภัย
MOSFET เป็นส่วนประกอบอิเล็กทรอนิกส์ที่มีความสำคัญอย่างยิ่งยวดในเทคโนโลยี แบตเตอรี่ลิเธียมไอออน สำหรับเครื่องมือไร้สายยุคใหม่ บทบาทของ MOSFET ในฐานะสวิตช์ประสิทธิภาพสูงและตัวป้องกันอัจฉริยะในระบบจัดการแบตเตอรี่ (BMS) ช่วยให้มั่นใจได้ว่า แบตเตอรี่ลิเธียมไอออน จะทำงานได้อย่างเต็มประสิทธิภาพ ปลอดภัย และมีอายุการใช้งานที่ยาวนาน ตั้งแต่การป้องกันการชาร์จเกิน การคายประจุเกิน กระแสเกิน ลัดวงจร ไปจนถึงการควบคุมอุณหภูมิ ล้วนอาศัยความสามารถในการสวิตชิ่งที่รวดเร็วและแม่นยำของ MOSFET
เทคโนโลยี แบตเตอรี่ลิเธียมไอออน รุ่น X20 จากพัมคิน เป็นตัวอย่างที่ดีของการนำคุณสมบัติอันโดดเด่นของ MOSFET มาผสานกับการออกแบบทางวิศวกรรมที่คำนึงถึงทุกรายละเอียด ไม่ว่าจะเป็นระบบ MULTI-PROTECTION การออกแบบ PCB เพื่อการระบายความร้อนที่ดีเยี่ยม การเลือกใช้วัสดุคุณภาพสูงสำหรับส่วนประกอบต่างๆ เช่น แผ่นนิกเกิลและขั้วต่อแบตเตอรี่ ไปจนถึงโครงสร้างที่แข็งแรงทนทาน และการได้รับมาตรฐาน มอก.
ทั้งหมดนี้ล้วนส่งเสริมให้ แบตเตอรี่ลิเธียมไอออน X20 สามารถจ่ายพลังงานให้กับเครื่องมือไร้สาย PUMPKIN ได้อย่างเสถียร ปลอดภัย และเชื่อถือได้ การพัฒนาอย่างไม่หยุดยั้งของเทคโนโลยี MOSFET และ แบตเตอรี่ลิเธียมไอออน จะยังคงผลักดันขีดความสามารถของเครื่องมือไร้สายให้ก้าวหน้าต่อไปในอนาคต มอบประสบการณ์การทำงานที่ดียิ่งขึ้นให้กับผู้ใช้งานในทุกระดับ
